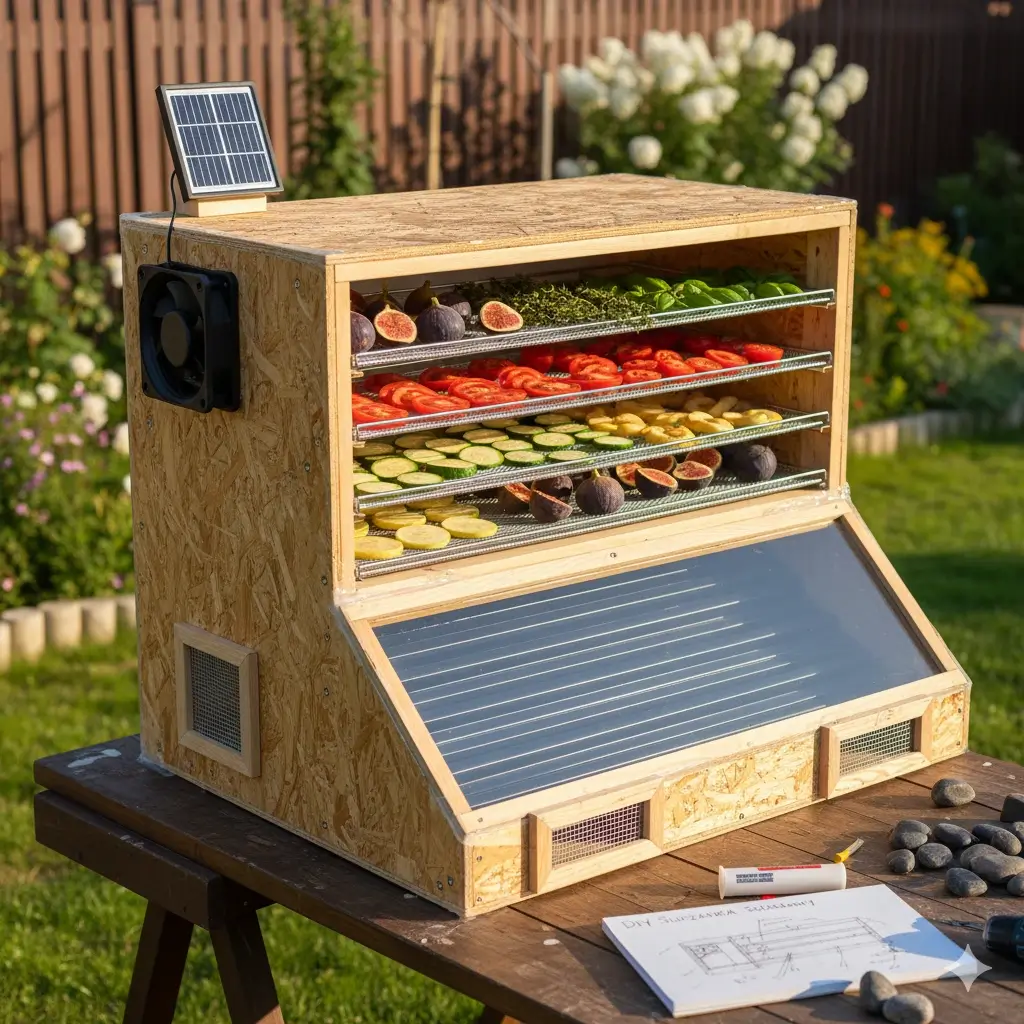

tworzenie suszarki solarnej typu DIY

Suszarka Solarna DIY: Jak Zbudować Tani Dehydrator do Żywności Krok po Kroku?

Stworzenie suszarki solarnej typu DIY (Zrób To Sam) jest ekonomicznym i zrównoważonym sposobem na konserwację żywności, opartym na zasadzie pasywnego lub wspomaganego (aktywnego) wykorzystania energii słonecznej. Najczęściej budowanym modelem jest skrzyniowy dehydrator konwekcyjny (pośredni lub mieszany), który oddziela produkty od bezpośredniego promieniowania UV, co jest kluczowe dla zachowania jakości i bezpieczeństwa żywności.
Poniżej przedstawiono instrukcję budowy funkcjonalnej suszarki solarnej, łączącą prostotę wykonania z kluczowymi wymogami inżynierii termicznej i bezpieczeństwa żywności.

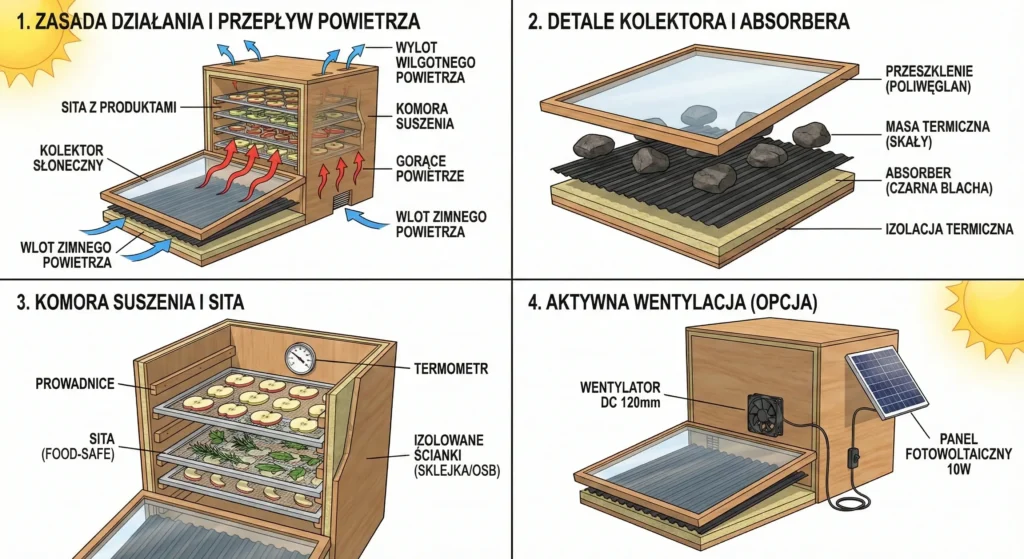

suszarka słoneczna schemat

Budowa Solarnego Dehydratora Konwekcyjnego

Planowanie i wybór materiałów

Konstrukcja opiera się na dwóch głównych elementach: kolektorze słonecznym (podgrzewającym powietrze) i komorze suszenia (przez którą przepływa ciepłe powietrze).

Komponent

Zalecany materiał / Działanie

Uwagi dotyczące budowy

Rama i boki

Płyta sklejka/OSB (grubość 18–20 mm).

Zapewnia sztywność i izolację cieplną. Wymaga zabezpieczenia przed wilgocią.

Absorber

Czarna metalowa blacha lub aluminium pomalowane czarną, matową farbą (niskie VOC).

Konwertuje energię słoneczną na ciepło. Musi być dobrze izolowany.

Przeszklenie (pokrywa)

Poliwęglan, pleksiglas lub szkło.

Należy ustawić pod kątem zoptymalizowanym dla słońca (w Polsce dla sezonu letniego wynosi ok. 58%).

Sita/Tace

Materiały bezpieczne dla żywności (Food-Safe), np. siatka ze stali nierdzewnej, polipropylen.

Krytycznie ważne: Należy unikać siatek z miedzi, aluminium lub metalu ocynkowanego (hardware cloth), które mogą zanieczyścić żywność.

Wentylacja

Wentylator DC 120 mm (np. zasilany małym panelem fotowoltaicznym 10W).

Aktywna wentylacja (wymuszona konwekcja) jest kluczowa dla zwiększenia wydajności i uniknięcia pleśnienia.

Uszczelnienie

100% silikon uszczelniający (zewnętrzny), filcowa/gumowa uszczelka drzwi.

Zapewnia hermetyczność, co jest niezbędne dla wydajnego suszenia konwekcyjnego.

Etapy Budowy (na przykładzie konstrukcji skrzyniowej)

Krok 1: Przygotowanie i budowa ramy głównej

  • Wytnij elementy: Z płyty OSB lub sklejki o grubości 20 mm wytnij boki, dno, poprzeczki i drzwi.
  • Złóż boki: Skręć boki i poprzeczki za pomocą wkrętów. Poprzeczki powinny być równe szerokości suszarki pomniejszonej o grubość obu boków.
  • Wytnij i zamontuj podpory tacek: Wewnątrz komory suszenia przybij lub przykręć listewki (np. 2×2) jako prowadnice dla sit. Zadbaj, aby były one równo rozmieszczone, umożliwiając swobodny obieg powietrza.
  • Zamontuj dno i panele: Przyklej i przykręć dno suszarki (może być z cieńszej sklejki, np. 6,5 mm).

Krok 2: Instalacja absorbera i izolacji

  • Powierzchnia absorbera: Omaluj czarną farbą lub wyłóż czarną blachą część, która będzie się nagrzewać. W suszarce typu pośredniego jest to przestrzeń za szybą kolektora, przed właściwą komorą suszenia.
  • Wzmocnienie cieplne: Przyklej folię odbijającą promieniowanie (np. paroizolacyjną zbrojoną) do dna i ścianek pod siatką absorbera, aby zminimalizować straty ciepła.
  • System retencji ciepła (opcjonalnie, ale zalecane): Aby utrzymać suszenie po zachodzie słońca lub w pochmurne dni, włącz masę termiczną, np. duże, ciemne skały w konstrukcji kolektora. To może wydłużyć efektywny czas suszenia 2 do 3 razy.

Krok 3: Montaż wentylacji i przeszklenia

  • Przeszklenie: Zamontuj poliwęglanową (lub inną przeźroczystą) pokrywę nad absorberem. Użyj silikonu i wkrętów dachowych z gumowymi uszczelkami, aby zapobiec nieszczelnościom. Pamiętaj o kącie nachylenia optymalnym dla słońca w okresie zbiorów.
  • Wentylacja: Zamontuj wentylator (np. 120 mm) z tyłu komory suszenia lub w kanale doprowadzającym ciepłe powietrze, aby wymusić obieg (aktywna konwekcja).
  • Jeśli używasz wentylatora elektrycznego, zasil go małym panelem fotowoltaicznym.
  • Wloty/Wyloty: Wytnij wloty (dolne) i wyloty (górne) powietrza. Zamontuj przesłony wentylacyjne (regulowane deszczułki) oraz siatki (np. aluminiowe moskitiery o małym oczku), aby chronić wnętrze przed owadami, pyłem i gryzoniami.

Krok 4: Wykończenie i uszczelnienie

  • Drzwi: Zamontuj drzwi dehydratora za pomocą zawiasów i zabezpiecz je ryglem lub skoblem (haspą), co pomoże w utrzymaniu hermetyczności.
  • Uszczelnienie: Zastosuj silikon uszczelniający (np. 100% silikon bezbarwny) na wszystkich szwach i narożnikach – zarówno od wewnątrz, jak i z zewnątrz, aby zapewnić pełną szczelność powietrzną. Użyj uszczelek (np. filcowych lub gumowych) wokół drzwi.
  • Zabezpieczenie zewnętrzne: Pomaluj zewnętrzne powierzchnie, aby chronić drewno przed warunkami atmosferycznymi. Dla długotrwałej ochrony, można zastosować olej lniany.

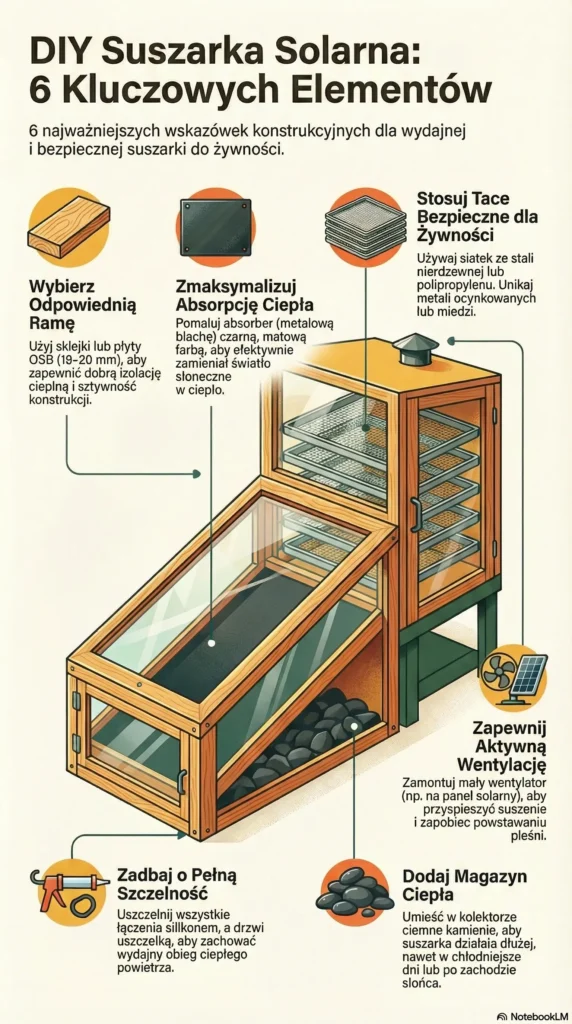

infografika DIY Suszarka Solarna- Kluczowe Elementy

Aspekty Techniczne i Bezpieczeństwo

  • Kontrola temperatury: W pasywnych suszarkach nie ma automatycznej kontroli. Musisz użyć termometru, aby monitorować, czy temperatura jest w bezpiecznym zakresie dla danego produktu (np. 35°C dla ziół, 45°C dla grzybów, 70°C dla mięsa). Temperaturę reguluje się przez uchylanie okienek wentylacyjnych lub stosowanie przesłon.
  • Bezpieczeństwo żywności: Ze względu na brak kontroli UV w suszarkach domowych, należy stosować pasteryzację (przez zamrażanie lub podgrzewanie) suszonych produktów, które mogły być narażone na insekty lub suszone na zewnątrz, przed ich długotrwałym przechowywaniem.
  • Wydajność: Suszarki pasywne/solarne są efektywne i tanie w eksploatacji (OPEX zerowy). Suszenie jabłek może zająć dwa słoneczne dni, ale cieniej pokrojone plastry wysychają szybciej. Czas suszenia ziół to zazwyczaj 1–4 godziny.
